Kompaktmaschinen
bis 500 kN

Für beengte Platzverhältnisse entwickelte Bohrtec die so genannten Kompaktmaschinen:
BM 150 D zur unterirdischen Herstellung von Anschlusskanälen bis DN 200 und zum direkten unterirdischen Anschluss an bestehende Hauptkanäle.
BM 150 DT zur Herstellung von Bohrungen aus Vortriebsrohren oder Tunneln ≥ 1200 mm.
BM 200 D verlängerbar zur Herstellung kleiner Sammler bis DN 300 und für Stahlschutzrohrbohrungen.

Maschinentypen

Technische Daten

Kompaktmaschinen BM 150 D BM 150 DT BM 200 D
Presseinrichtung
Vorschubkraft [kN] 250 156 500
Rückzugkraft [kN] 150 93 250
Bohrantrieb
Drehmoment (max.) [Nm] 4.000 4.000 8.500
Drehzahl (max.) [U/min] 70 70 60
Maße und Gewicht Maschine
Länge Maschine [m] 1,40 1,20 2,00
Breite Maschine [m] 0,90 0,90 1,00
Gewicht Maschine [kg] 650 600 1.250
Rohrmaße und Achshöhe
Aussendurchmesser Rohr (max.) [mm] 280 280 406
Maße Startgrube
Länge Startgube [m] 1,40 1,20 2,001

1 ohne Rahmenverlängerung

Kompaktmaschinen
ab 1000 kN

Für beengte Platzverhältnisse entwickelte Bohrtec die so genannten Kompaktmaschinen:
BM 400 S zur Herstellung kleiner Sammler bis DN 400.
BM 400 SX verlängerbar zur Herstellung kleiner Sammler bis DN 400 und für Stahlschutzrohrbohrungen.
BM 500 S zur Herstellung kleiner Sammler von DN 300 bis DN 800.

Maschinentypen

Technische Daten

Kompaktmaschinen BM 400 S BM 400 SX BM 500 S
Presseinrichtung
Vorschubkraft [kN] 1.250 1.250 2.000
Rückzugkraft [kN] 500 650 800
Bohrantrieb
Drehmoment (max.) [Nm] 20.000 20.000 30.000
Drehzahl (max.) [U/min] 50 50 48
Hub Getriebeverschiebung [mm] - 140 200
Maße und Gewicht Maschine
Länge Maschine [m] 2,00 2,001 3,20
Breite Maschine [m] 1,20 1,25 2,10
Gewicht Maschine [kg] 2.600 2.600 5.500
Rohrmaße und Achshöhe
Aussendurchmesser Rohr (max.) [mm] 620 720 1.020
Maße Startgrube
Länge Startgube [m] 2,00 2,00 3,20

1 ohne Rahmenverlängerung

Langrahmenmaschinen

Für Bereiche, in denen die Größe der Startbaugrube von geringerer Bedeutung ist, wurden die sogenannten Langrahmenmaschinen entwickelt. Diese Geräte ermöglichen den Einsatz von bis zu 18 m langen Stahlrohren. Die Pressbohrgeräte BM 400 LS, BM 600 LS, BM 800 L und BM 800 LS ermöglichen wirtschaftliche Bohrungen bis 120 m Länge und bis zu 1,6 m Außendurchmesser.

Maschinentypen

Technische Daten

Langrahmenmaschinen BM 400 LS BM 600 LS BM 800 L BM 800 LS
Presseinrichtung
Vorschubkraft [kN] 1.500 2.400 3.150 3.150
Rückzugkraft [kN] 500 800 1.500 1.500
Bohrantrieb
Drehmoment (max.) [Nm] 20.000 30.000 50.000 90.000
Drehzahl (min. / max.) [U/min] 20/62 21/67 15/42 13/40
Maße und Gewicht Maschine
Länge Maschine [m] 2,27* 3,50* 4,05* 4,05*
Breite Maschine [m] 1,54 1,94 2,15 2,15
Gewicht Maschine [kg] 2.900 5.600 9.000 10.000
Rohrmaße und Achshöhe
Aussendurchmesser Rohr (max.) [mm] 980 1.200 1.600 1.600
Maße Startgrube
Länge Startgube [m] Länge Maschine* zuzügl. Widerlager
*Die Rohrlänge in [m] ist zusätzlich zu addieren

LSC-Maschinen

BM 400 LSC und BM 600 LSC haben ein besonderes Rahmendesign, welches sowohl den Einsatz in Kreisschächten als auch in Rechteckschächten ermöglicht.

Maschinentypen

Technische Daten

LSC-Maschinen BM 400 LSC BM 600 LSC
Presseinrichtung
Vorschubkraft [kN] 2.000 2.500
Rückzugkraft [kN] 900 1.000
Bohrantrieb
Drehmoment (max.) [Nm] 28.500 50.000
Drehzahl (min. / max.) [U/min] 20/60 15/42
Maße und Gewicht Maschine
Länge Maschine [m] 1,90* 2,30*
Breite Maschine [m] 1,70 2,20
Gewicht Maschine [kg] 3.900 6.200
Rohrmaße und Achshöhe
Aussendurchmesser Rohr (max.) [mm] 960 1.280
Maße Startgrube
Länge Startgube [m] Länge Maschine* zuzügl. Widerlager
*Die Rohrlänge in [m] ist zusätzlich zu addieren

Front Steer

Front Steer für harten Boden und leichten Fels bis 40 MPa

  • Steuerung in alle Richtungen
  • Ideal für Böden mit dichter Lagerung SPT > 35 oder für leichten Fels ≤ 40 MPa
  • Positionsbestimmung mit Theodolit und Zieltafel
  • Genauigkeit vertikal und horizontal bis zu ± 25 mm
  • Haltungslängen bis 100 m
  • Einsatz auch im Grundwasser (≤ 3 m)
  • Außendurchmesser ab 324 mm

Front Steer für Hartgestein

  • Steuerung in alle Richtungen
  • Geeignet für Fels bis 250 MPa
  • Positionsbestimmung mit Theodolit und Zieltafel
  • Genauigkeit vertikal und horizontal bis zu ± 25 mm
  • Haltungslängen bis 100 m
  • Einsatz auch im Grundwasser
  • Inklinometer und Schlauchwaage als zusätzliches Überwachungssystem
  • Außendurchmesser ab 324 mm
  • Hohe Vortriebsleistung durch Imlochhammer

Zughammersystem

Zughammersystem für ungesteuerte Bohrungen im Fels

  • Genauigkeit bis 1 % der Bohrlänge in alle Richtungen
  • Ziehendes Verfahren
  • Kurze Einrichtungs- und Koppelzeiten
  • Auch für Mischgeologie geeignet
  • Haltungslängen bis 100 m
  • Außendurchmesser ab 140 mm
  • Kein Widerlager erforderlich

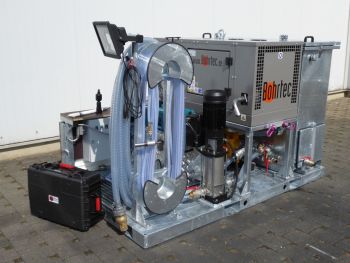

Bohrausrüstung
